| ブランド名: | PRMCAS |
| モデル番号: | YKW200S-10K |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

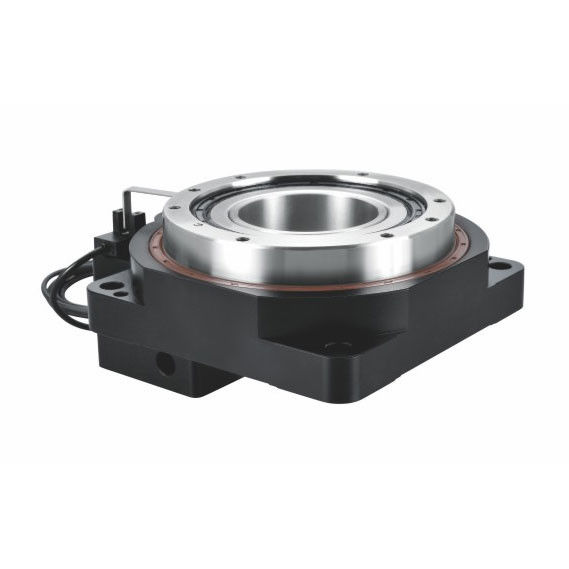

YKW200S-10K 10 減速比 ホール回転アクチュエータ テーブル 精密位置位置付けシステム 電子機器自動化
1. ホールシャフト回転アクチュエータの概要
ホールシャフト回転プラットフォームは,工業自動化における最も一般的な回転メカニズムの一つです. 主に回転テーブル,ベアリング,動力送電器やギアボックス,電気駆動システム.
私たちのホールシャフト回転テーブルの主な特徴は,下記のように,
空洞構造
ホールシャフト回転プラットフォームのターンテーブルはホール構造で,サーボモーターは金属側に気管とワイヤルの設置を容易にするために側面に接続されています.
高重複位置位置位置精度:
高精度ギアを使用し,速度を削減し,出力トルクを増やす.柔軟なギャップメカニズムは,2つのギアセンター距離を変更することによって逆反応を制御します位置付けの精度がかなり高いのです 位置付けの精度がかなり高いので
高硬さ:
ホールシャフトの回転プラットフォームは,精密なクロスロールラーリングによって支えられています.ローラー直径がローラーサイズよりわずかに大きく,ローラー内輪とベアリング外輪の間の. 内側と外側の円とローラーの間に前張力があります.その結果,サポートされたプラットフォームは,半径,軸,転覆などの様々なトルクに耐えることができます.その硬さは,伝統的なベアリングの10倍以上です.
高回転精度:
組み立てが完了した後,組み立てが完了した後,回転の中心としてプラットフォームのクロスロールラーリング,そしてターンテーブルの外側の直径は,ターンテーブルの同軸性を確保するために磨く (標準はステンレス車両です)パラレリズムなどです
幅広いモーター互換性:
ホールシャフト回転プラットフォームは,キャビンを接続するモーターに適したフレンズと入力シャフトの穴をカスタマイズすることで,インターフェースのサイズを柔軟に変形します.
生産ラインの自動化変換,レーザーマーキングマシン,精密ペアリングメカニズム,軽量機械関節および他のフィールド.
2.YKW200S-10Kシリーズのホール回転テーブル 主な性能仕様
| ポイント | YKW200S-10K |
| 減量比 i | 10 |
| マックス トーク N.m | 90 |
| 最大軸負荷 (Ka) kg | 200 |
| 最大射線力 (Fr) N.m | 80 |
| テーブルの速度 | 100RPM |
| 位置付け精度 | <30arcsec |
| 繰り返す 精度 | <15arcsec |
| 精密度の寿命 h | >20000 |
| 表の平らさ | 0.01mm |
| 表の濃度 | 0.01mm |
| IPグレード | IP40 |
| 温度 | -20〜60°C |
| 体重 kg | 10.0kg |
3機械的寸法 (ミリ)
|
|
