| ブランド名: | PRMCAS |
| モデル番号: | YKW200S-50K |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

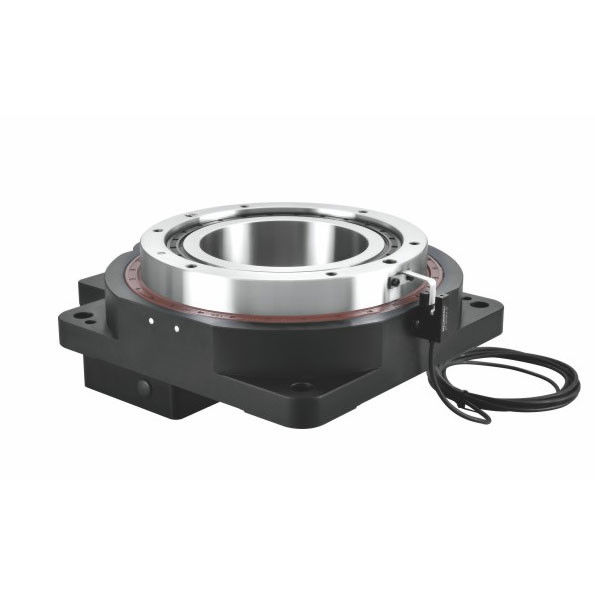

YKW200S-50K 10 減速比 ホール回転アクチュエーター テーブル 精密位置位置付けシステム 電子機器自動化のためのCNC
1. ホールシャフト回転テーブル概要
ホールシャフト回転プラットフォームは,工業自動化における最も一般的な回転メカニズムの一つです. 主に回転テーブル,ベアリング,動力送電器やギアボックス,電気駆動システム.
回転テーブルは空洞構造で,気管とワイヤを設置するのに便利です.回転プラットフォームの安定性と精度を確保するために,ベアリングが回転テーブルを支えるのに使用されます.ギアトランスミッションシステムは,内輪と外輪のギアメッシュを通して回転効果を達成単段階のスピラルギア減速方法を用いて出力トルクを増加させ,高重複位置付け精度 (5アーチ秒未満) と高硬度を達成する.
について作業原理精密なギアトランスミッションは,角度調整の無制限の限界を保証します.ステップモーターと駆動部品は,高品質の弾性シャフトで接続され,空間的および処理された位置誤差を排除します. 簡単な観察のために直感的なスケールでテーブルの外側の円を回す. 標準的なインターフェースは,信号伝送,オプションのサーボモーターまたはステップモーターに便利です.
応用:
高精度ペアリングメカニズム,レーザーマーキングマシンなど,生産ラインの自動化変換に広く使用されています軽量機械関節および他のフィールド.
カイフル製品 ハイライト:
高信頼性,長寿命,高精度,高スムーズ性,低ノイズ
迅速で柔軟なカスタマイズ
2.YKW200S-50Kシリーズのホール回転テーブル 主な性能仕様
| ポイント | YKW200S-50K |
| 減量比 i | 50 |
| マックス トーク N.m | 90 |
| 最大軸負荷 (Ka) kg | 200 |
| 最大射線力 (Fr) N.m | 80 |
| テーブルの速度 | 100RPM |
| 位置付け精度 | <30arcsec |
| 繰り返す 精度 | <15arcsec |
| 精密度の寿命 h | >20000 |
| 表の平らさ | 0.01mm |
| 表の濃度 | 0.01mm |
| IPグレード | IP40 |
| 温度 | -20〜60°C |
| 体重 kg | 16.0kg |
3機械的寸法 (ミリ)
|
