| ブランド名: | PRMCAS |
| モデル番号: | 42HSS45-2004S-E1000AB |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

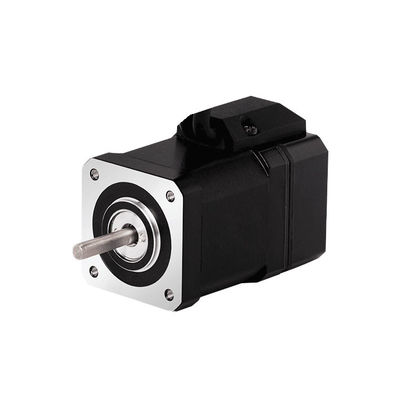

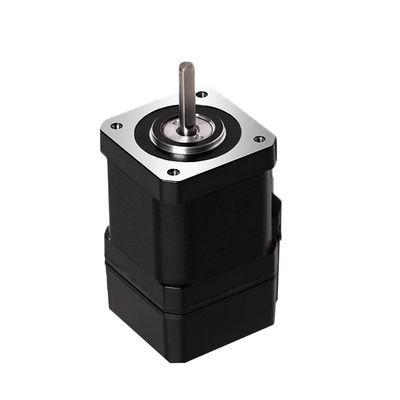

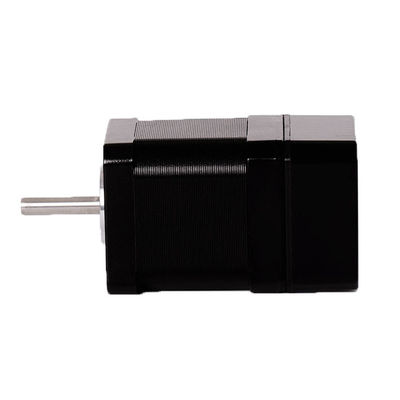

ステップサーボモーター 42HSS45 漸進光学 1000 線 エンコーダー 2A 0.45N.m 閉ループ 2 段階ハイブリッドステップモーター
1製品概要
閉ループステップモーターは,高度な精密度のある運動制御モーターである.エンコーダーなどの位置センサーを追加することで,モーターの実際の位置はドライバーまたはコントローラに返信される.高精度のメリットがある高い安定性,低振動,高精度要求のアプリケーションに適しています.
作業原理:
モーターへの閉ループステップの動作原理は,通常のステップモーターに類似しており,違いはエンコーダーによって位置フィードバックがあるということです.より高い精度とより高いトルクを可能にします低振動など
閉ループステップモーターは,ステップモーターよりも比較的静かで共鳴が少ない.同時に,位置フィードバックと制御を達成することができます. 修正時間は短く,動作中にステップ損失がないエネルギー節約,走行安定性,より高い負荷を駆動する点で,閉ループステップモーターはより多くの利点を持っています.
サーボモーターと比較して,閉ループモーターの利点は主に:低速条件下でのより高いトルク,より短い修正時間,正確な位置付け,目標位置に到達するときにスイングがないサイズも小さく 値段も安く
利点:
1. ステップ損失の問題がない: 閉ループステップモーターがエンコーダーフィードバック制御を使用しているため,それは,投げの現象を引き起こすことはありませんリアルタイムで位置偏差を修正することができます.
2高速と精度: 制御のためにフィードバックシステムが使用されているため,モーターへの閉ループステップはより高速でより精度を得ることができます.
3. シンプルで使いやすい: 制御システムは,比較的シンプルです. ユーザは,正確にモーターを制御するために対応するプログラムを書く必要があります.
適用:
閉ループステップモーターは,電子機器の製造など,より高い精度と他の性能仕様を必要とする自動制御システムに適しています.CNC機械 (マーク)機械,医療機器,試験機器,包装,マイクロ電子機器製造,光学検査機器,印刷機,SPM,その他工場自動化などほら
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | 単軸,直径4.5mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 10N |
| マックス 放射線負荷 | 35N (0mm 軸の前端から),44N ((5mm),58N ((10mm),85N ((15mm) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3. ハイブリッドステップモーター ギアボックス性能データシートと統合
| モデル | 流動 | エコーダタイプ | エンコーダー決議 | 保持トルク |
マッチング ドライブ |
ローターの慣性 | 双極/単極 | 体重 |
| A/Ø | カウント/Rev | N.m | g.cm2 | #リードの # | 体重 | |||
| 42HSS45-2004S-E1000AB | 2.0 |
増量,光学 1000線 AB信号 |
4000 | 0.45 |
Y2SS3シリーズ EEDCシリーズ EED0シリーズ |
72 | バイ (4) | 0.42 |
4機械的寸法 (ミリ)
5モーターコネクタの説明
6トーク速度曲線
|
|
