| ブランド名: | PRMCAS |
| モデル番号: | 57HSS100-4004S-E1000AB |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

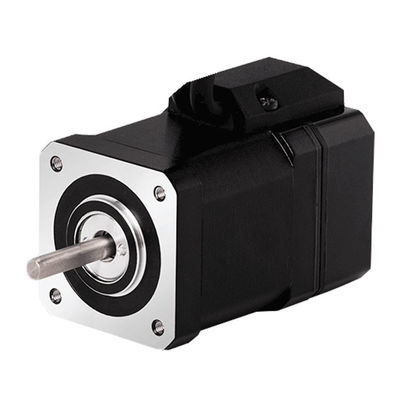

ステップサーボモーター 57HSS100 漸進光学 1000線 エンコーダー 4A 1.0N.m 閉ループ 2相ハイブリッドステップモーター
1製品概要
閉ループステップモーターの原理は,通常のステップモーターに位置フィードバックエンコーダを追加することによって正確な位置と速度制御を達成することです.
閉ループステップモーターの動作原理は,開ループステップモーターと類似しています.主な違いは,閉ループステップモーターはエンコーダーを装備していることです.モーターローターの実際の位置をリアルタイムで監視する制御器は実際の位置と目標位置を比較し,その後,動作が期待通りであることを確認するためにモーターの動きを調整します.ステップモーターをより正確に.
閉ループのステップモーターは,ステップモーターとサーボモーターと比較して利点があります.
閉ループステップモーターは,ステップモーターよりも比較的静かで共鳴が少ない.同時に,位置フィードバックと制御を達成することができます. 修正時間は短く,動作中にステップ損失がないエネルギー節約,走行安定性,より高い負荷を駆動する点で,閉ループステップモーターはより多くの利点を持っています.
サーボモーターと比較して,閉ループモーターの利点は主に:低速条件下でのより高いトルク,より短い修正時間,正確な位置付け,目標位置に到達するときにスイングがないサイズも小さく 値段も安く
閉ループステップモーターは,高精度,高効率,高信頼性により,様々な精密機器,機械,設備,自動生産ラインで広く使用されています.例えば電子機器製造,CNC機械 (マーク,切断,彫刻,フレッシングなど),ロボット,医療機器,試験機器,パッケージ,マイクロ電子機器製造光学検査装置印刷機,SPM,その他の工場自動化など
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングルシャフト,直径6.35mm,8mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 15N |
| マックス 放射線負荷 | 90N (0mm 軸の前端から),100N ((5mm),130N ((10mm),180N ((15mm) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3. ハイブリッドステップモーター ギアボックス性能データシートと統合
| モデル | 流動 | エコーダタイプ | エンコーダー決議 | 保持トルク |
マッチング ドライブ |
ローターの慣性 | 双極/単極 | 体重 |
| A/Ø | カウント/Rev | N.m | g.cm2 | #リードの # | 体重 | |||
| 57HSS100-4004S-E1000AB | 4.0 |
増量,光学 1000線 AB信号 |
4000 | 1.0 |
Y2SS3シリーズ EEDCシリーズ EED0シリーズ |
280 | バイ (4) | 0.8 |
4機械的寸法 (ミリ)
5モーターコネクタの説明
6トーク速度曲線
|
|
