| ブランド名: | PRMCAS |
| モデル番号: | 57HSS220-5004BR-E1000AB |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

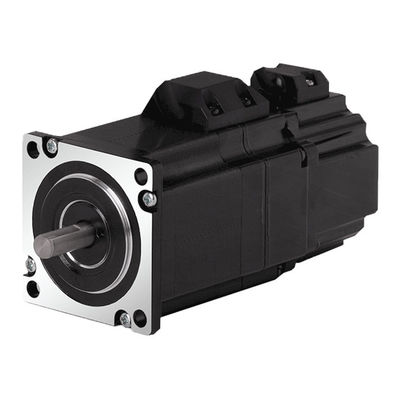

ステップサーボモーター ブレーキ付き 57HSS220 増量エンコーダー 1000線 5A 2.2N.m 閉ループ2相ハイブリッドステップモーター
1製品概要
中国の中間級と高級のモーションコントロール製品メーカーで, 強力な研究開発能力と ステップパーなどの製品の豊富な産業用アプリケーション経験があります.ブラシなしVFD,スピンダー,惑星や調和のとれた減速器,モーションコントローラーなど
電子機器の製造機器,3Dプリンター 分析機器や医療機器レーザー切断機彫刻機,繊維機器,刺身機械,精密位置付けシステム,包装機械,CNC機械,ロボットなど
私たちはいつも皆さんのアイデアや革新的な製品を できるだけ早く 市場に出すために 皆さんと協力しています
閉ループのステップモーターは,ステップモーターとサーボモーターと比較して利点があります.
閉ループステップモーターは,ステップモーターよりも比較的静かで共鳴が少ない.同時に,位置フィードバックと制御を達成することができます. 修正時間は短く,動作中にステップ損失がないエネルギー節約,走行安定性,より高い負荷を駆動する点で,閉ループステップモーターはより多くの利点を持っています.
サーボモーターと比較して,閉ループモーターの利点は主に:低速条件下でのより高いトルク,より短い修正時間,正確な位置付け,目標位置に到達するときにスイングがないサイズも小さく 値段も安く
について特徴閉ループステップモーター
1. オープンループステップモーターと比較して,閉ループステップモーターはステップを失わないか,簡単に修正することができます. それはモーターの正確な位置を保証し,モーターの振動を減らすことができます.より安定して走ります.
2サーボモーターと比較して,閉ループステップモーターは,加益調整など複雑なパラメータ調整を必要としません.高速で振動しない速度はゼロで安定し,位置応答は速い.短距離の高速スタートとストップに適している.安装サイズが小さいのにより高いトルクを提供します.
3モーターへの閉ループステップは,より高いトルクを持つモーターの高速性能を改善します.
4閉ループモーターは,負荷と速度の変化に伴い,駆動出力電流が変化するので,モーターによって生成される熱を効果的に削減します.
5位置応答と入力制御信号の出力はほぼリアルタイムで同期されます.ゼロ速度停止を必要とするアプリケーションに特に適しています.短距離で早くスタートして止まる
6. 閉ループステップモーターはよりスムーズに動作し,より高い精度を持っています. より良いパフォーマンスを達成するためにベクトル制御と高度なフィルタリング技術を使用します.
2ハイブリッドステップモーター 一般技術仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | 0.09° |
| シャフトタイプ | シングルシャフト,直径6.35mm,8mm (カスタマイズ可能) |
| 温度上昇 | 80 °C未満 (電流) |
| 最大 表面温度 | 最大100°C |
| 環境温度 | -20 °C ~ +50 °C |
| 隔熱度 | 100MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| マックス 軸負荷 | 15N |
| マックス 放射線負荷 | 90N (0mm 軸の前端から),100N ((5mm),130N ((10mm),180N ((15mm) |
| 証明書 | ROHS,CE,CCC (顧客の必要に応じて) |
3. ハイブリッドステップモーター ギアボックス性能データシートと統合
| モデル | 流動 | エコーダタイプ | エンコーダー決議 | 保持トルク |
マッチング ドライブ |
ローターの慣性 | 双極/単極 | 体重 |
| A/Ø | カウント/Rev | N.m | g.cm2 | #リードの # | 体重 | |||
| 57HSS220-5004BR-E1000AB | 5.0 |
増量,光学 1000線 AB信号 |
4000 | 2.2 |
Y2SS3シリーズ EEDCシリーズ EED0シリーズ |
520 | バイ (4) | 1.2 |
4機械的寸法 (ミリ)
5モーターコネクタの説明
6トーク速度曲線
|
|
