| ブランド名: | PRMCAS |
| モデル番号: | 20LHS0604E-100 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

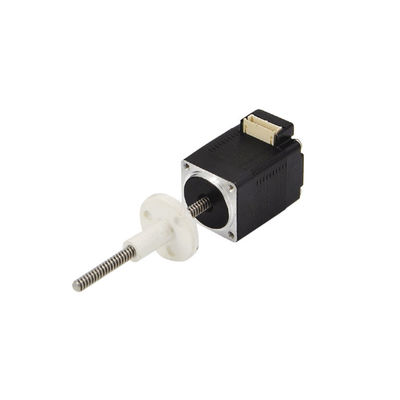

20LHS0604E-100 5N フォース 2 段階 ネマ8 外部ナッツ ハイブリッド 線形ステップモーター 線形アクチュエータ
1ハイブリッド線形ステップモーターの概要
ハイブリッド線形ステップモーター (Hybrid linear Stepper motor) は,回転運動を線形移動に変換するために使用される一般的な線形運動制御装置である.通常,電動モーター,スクリュー,ナッツと制御システム.
スクロールモーターの装置は,高精度,高負荷容量,高信頼性の特徴があり,工業および自動化分野で広く使用されています.電気通信を含む試験機器,産業自動化制御,機械工具製造,医療機器,3Dプリンティング,太陽光追跡システムなど,正確な位置と速度制御を実現します.
商品の特徴:
適用:
ロボット,ロボット工学,機械工学など幅広い産業自動化分野に適しています医療機器とスマート ハイブリッド線形モーターは幅広い応用シナリオがあり,自動化分野でも対応するアプリケーションがあります例えば,鉄鋼,自動車,航空宇宙,航空宇宙などの製造業において,ステップバイラインモーターは自動制御システムで広く使用されています生産ラインの位置制御,材料輸送と分類.
誤差チェック:
使用中,ハイブリッド線形モーターにいくつかの故障が発生することがあります.一般的な故障には,散歩,過剰な騒音,過熱が含まれます.損失は,不十分なモーター解像度と機械トランスミッションの誤りによって引き起こされる可能性があります.モーター駆動信号の分岐を調整することで解決できます.過剰なノイズは,高速モーターと機械的共鳴によって引き起こされる可能性があります.モーターの速度を減らし,機械構造を調整することで,それを排除することができます過剰な熱は,長期間の作業と熱の散乱の不良によって引き起こされることがあります.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ 8 |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHSシリーズ Hybrid 線形ステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | ミニ推力 | ローター慣性 | 双極/単極 | スクロール鉛 | スクロール長さ | 体重 |
モーター 長さ |
運転手 |
| A/Ø | オー/オー | mH/Ø | N @10RPS | g.cm2 | #ワイヤーの # | mm | mm | 体重 | mm | ||
| 20LHS0604E-100 | 0.6 | 6.5 | 1.7 | 5 | 2 | バイ (4) | 2 | 100 | 0.06 | 30 | Y2SD1 |
注:モーターの仕様をカスタマイズできます.
4機械的寸法 (ミリ)
5ワイヤリング
|
|
