| ブランド名: | PRMCAS |
| モデル番号: | 20LHS0494/0244/0164シリーズ 拘束 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

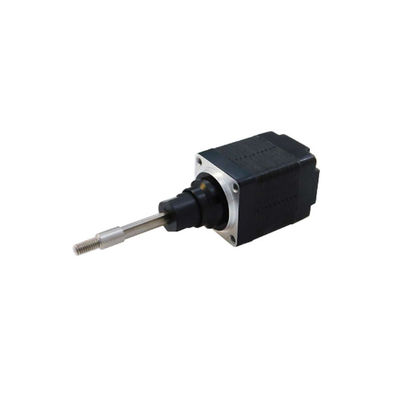

1ハイブリッド線形ステップモーター
ハイブリッド線形ステップモーターは,回転運動を線形運動に変換する新しい線形運動実行運動制御製品です.
ハイブリッド線形ステップモーターは,駆動モーター,減速ギア,スクリュー,ナッツ,ガイド,プッシュ棒,スライド,スプリング,シェルとタービン,マイクロ制御スイッチなどで構成されています.
電気スクリューの標準ストロークは通常100150柔軟なカスタマイゼーションによってサポートすることができます.ハイブリッド線形ステップモーターは,異なるアプリケーション負荷に応じて異なる推力スクリューリードで設計することができます..
ハイブリッド線形ステップモーターの最大推力は20kNに達し,荷重なしの速度は通常4~45mm/特殊線形速度もカスタマイズできます.
ハイブリッド線形ステップモーターを執行装置として使うことで,気圧と水圧圧を使用するために必要なガス/液体源装置と補助装置を削減できるだけでなく,執行機関の重さを減らす.
応用:
ハイブリッド線形ステップモーターの用途は非常に広い.
性能特性
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ 8 |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
20LHS0494
20LHS0244
20LHS0164 |
双極性 |
2.5V | 0.49A | 5.1Ω | 1.5mH | 2.45W | 75°C | 43g | 20MΩ |
|
5V |
0.24A |
20.4Ω | 5.0mH | ||||||
|
7.5V |
0.16A |
45.9Ω | 11.7mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| U | φ3.5 | 0.001524 | 0.3048 |
| N | φ3.5 | 0.003048 | 0.6096 |
| K | φ3.5 | 0.006096 | 1.2192 |
| J | φ3.5 | 0.012192 | 2.4384 |
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| AB | φ3.5 | 0.005 | 0.5 |
| AC | φ3.5 | 0.01 | 1.0 |
| AD | φ3.5 | 0.02 | 2.0 |
| AE | φ3.5 | 0.04 | 4.0 |
4機械的寸法 (ミリ)
| 距離コード | 距離/mm | A/mm | B/mm |
| 301 | 9 | 11.1 | 1.58 |
| 302 | 12.7 | 14.81 | 5.28 |
| 303 | 19.1 | 21.16 | 11.63 |
| 304 | 25.4 | 27.51 | 17.98 |
| 305 | 31.8 | 33.86 | 24.33 |
| 306 | 38.1 | 40.21 | 30.68 |
5フォースとパルスレート曲線
6ワイヤリング
7障害物 チェック
使用中,ハイブリッド線形モーターにいくつかの故障が発生することがあります.一般的な故障には,散歩,過剰な騒音,過熱が含まれます.損失は,不十分なモーター解像度と機械トランスミッションの誤りによって引き起こされる可能性があります.モーター駆動信号の分岐を調整することで解決できます.過剰なノイズは,高速モーターと機械的共鳴によって引き起こされる可能性があります.モーターの速度を減らし,機械構造を調整することで,それを排除することができます過剰な熱は,長期間の作業と熱の散乱の不良によって引き起こされることがあります.
|
|
