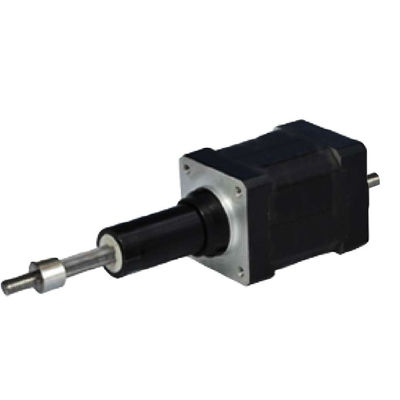

| モデル番号: | 35LHS 6本のワイヤーのダブルシャフトキャプティブシリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
1ハイブリッド線形ステップモーターの概要
ハイブリッド線形ステップモーター (Hybrid linear Stepper motor) は,回転運動を線形移動に変換するために使用される一般的な線形運動制御装置である.通常,電動モーター,スクリュー,ナッツと制御システム.
スクロールモーターの装置は,高精度,高負荷容量,高信頼性の特徴があり,工業および自動化分野で広く使用されています.電気通信を含む試験機器,産業自動化制御,機械工具製造,医療機器,3Dプリンティング,太陽光追跡システムなど,正確な位置と速度制御を実現します.
適用:
ハイブリッド線形モーターは,多くの産業および機械アプリケーションで広く使用されており,特に線形運動制御を必要とする場合に適しています.以下は,一般的な応用分野です.:
1リフト装置: プラットフォーム,エレベーター,エレベーターなどに用いる.
2自動化設備: 自動化生産ラインのための材料輸送,組み立て,試験およびパッケージング
3医療機器:医療ベッド,外科ロボット,CTスキャナーなどには正確な運動機器が必要です.
4. 3Dプリンティング: 3次元構造を構築するためにプリントヘッドの正確な位置を制御するために使用されます. 3Dプリンタには印刷作業を完了するために正確な位置制御が必要です.ハイブリッド線形ステップモーターは,効率的で正確な位置制御を達成することができます3Dプリンターで広く使われています
5. CNC機械工具: 切断,フレスリング,掘削,加工材料のための.ハイブリッド線形ステップモーターは,高精度と安定性を持っています.機械ツールの各部品の動きを制御するために使用できる位置付けと位置制御を動かすために通常,スクリューステップモーターを使用します.処理の精度と製品の品質の完成に重要な役割を果たします.
6ソーラー・トラッキング・システム: ソーラー・パネルの位置を自動的に追跡し,より多くのソーラー・エネルギーを得る.
7パッケージ機械:ハイブリッド線形ステップモーターは高精度な位置制御を提供できるので,パッケージ機械に広く使用されています.ポジショニングなどの操作タスクを制御するために使用できます包装の精度を向上させるため
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ14 35mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
35LHS1254 |
双極性 |
2.33V | 1.25A | 1.86Ω | 2.8mH | 5.7W | 75°C | 162g | 20MΩ |
| 35LHS0574 |
5V |
0.57A |
8.8Ω | 13mH | |||||
| 35LHS0244 |
12V |
0.24A |
50.5Ω | 60mH | |||||
| 35LHS0576 | 単極性 | 5V | 0.57A | 8.8オー | 6.5mH | ||||
| 35LHS0246 | 12V | 0.24A | 50.5オー | 30mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| N | φ5 について54 | 0.003048 | 0.6096 |
| J | φ5 について54 | 0.012192 | 2.4384 |
| Q について | φ5 について54 | 0.024384 | 4.8768 |
| R | φ5 について54 | 0.048768 | 9.7536 |
| P | φ6 について35 | 0.0039688 | 0.79375 |
| A について | φ6 について35 | 0.0079375 | 1.58750 |
| B について | φ6 について35 | 0.0158750 | 3.17500 |
| C について | φ6 について35 | 0.0317500 | 6.35 |
4機械的寸法 (ミリ)
機械図は下記のとおり.
注: A,B の上には,下記のようにカスタマイズ可能な情報があります.
| 距離コード | 距離 (mm) | A (mm) | B (mm) |
| 302 | 12.7 | 20.8 | 1.0 |
| 303 | 19.1 | 27.2 | 7.4 |
| 304 | 25.4 | 33.5 | 13.7 |
| 305 | 31.8 | 39.9 | 20.1 |
| 306 | 38.1 | 46.2 | 26.4 |
| 307 | 50.8 | 58.9 | 39.1 |
5フォースとパルスレート曲線
6ワイヤリング
|
|
