| ブランド名: | PRMCAS |
| モデル番号: | 42LHS1204E-210 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

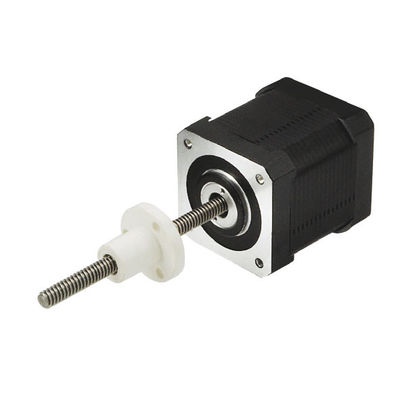

1製品概要
ハイブリッド線形ステップモーターの機能は,主に負荷に耐え,線形運動を実現することです. エネルギー変換の観点から,主に電力を線形運動に変換する機械エネルギーを認識することです.
ハイブリッド線形モーターは,高度な精度,高速な動き,長寿命の制御を必要とするアプリケーションに適しています.典型的なアプリケーションにはX-Yワークベンチ,医療機器,半導体加工通信機器,調節バルブ,印刷機器,環境保護機器,自動ロボット,3Dプリンター,航空宇宙,電子機器製造機器など
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ17 42mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHSシリーズ Hybrid 線形ステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | ミニ推力 | ローター慣性 | 双極/単極 | スクロール鉛 | スクロール長さ | 体重 |
モーター 長さ |
運転手 |
| A/Ø | オー/オー | mH/Ø | N @10RPS | g.cm2 | #ワイヤーの # | mm | mm | 体重 | mm | ||
| 42LHS1204E-210 | 1.2 | 1.9 | 4.5 | 50 | 57 | バイ (4) | 8 | 210 | 0.35 | 40 | Y2SD1 |
注:モーターの仕様をカスタマイズできます.
4機械的寸法 (ミリ)
5ワイヤリング
|
|
