| ブランド名: | PRMCAS |
| モデル番号: | 42LHS1504E-210BR |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

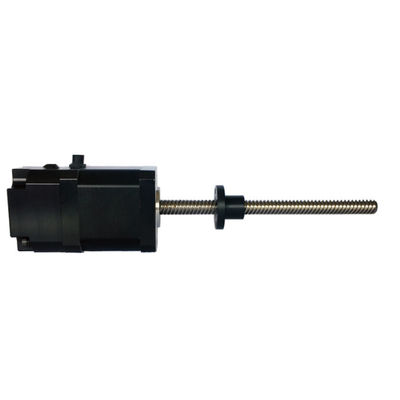

1ハイブリッド線形モーターの概要
モーターの原理: モーター自体は伝統的なステップモーターですが,出力軸はナッツと統合されたスクリューです.螺母の線形運動に変換されます.接続負荷によって,負荷の直線運動が達成される.
ハイブリッド線形ステップモーターの 製品機能のいくつかは,下記のように,
インターポレーションによる 精度損失を 単純に減らし 位置付けの精度,重複精度を 減らすからですそして絶対精度は通常のステップモーターよりも高いモーターの位置付け精度は0.1μmに達し,通常のステップモーターは2~5μmに達します.
速度と加速の対比からすると,ハイブリッド線形モーターにはかなりの利点があります.線形ステップモーターの速度は300m/minに達し,加速は10gです.ローラースクリューの速度は120m/minさらに,ハイブリッド線形ステップモーターの加熱速度は低くなっています.
ハイブリッド線形ステップモーターは,モーターと固定部品との間には設置隙間があります.接触はありません.そして,運動の高速移動のために磨きません.動きの位置の正確さには変化がない高速回転運動の精度を保証することはできません. 高速摩擦により,螺栓ナッツの磨きを引き起こすでしょう.動作の精度要求に影響を与える高精密度要求に応えられない.直線螺栓はモーター製品分野に参入する.
主な用途:
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ17 42mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHSシリーズ Hybrid 線形ステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | ミニ推力 | ローター慣性 | 双極/単極 | スクロール鉛 | スクロール長さ | 体重 | モーター 長さ | 運転手 |
| A/Ø | オー/オー | mH/Ø | N @10RPS | g.cm2 | #ワイヤーの # | mm | mm | 体重 | mm | ||
| 42LHS50-1504E-74BR | 1.5 | 1.9 | 4.5 | 50 | 57 | バイ (4) | 4 | 210 | 0.31 | 74 | Y2SD1 |
| モデル | ブレーキ電圧 | ブレーキパワー | ブレーキトルク | 反応 時間 | 接続 | |
| DC V | W | N.m | ms | 24V+ | GND | |
| 42LHS50-1504E-74BR | 24 | 5 | 0.6 | 50 | BLK | BLK |
注:モーターの仕様をカスタマイズできます.
4機械的寸法 (ミリ)
5ワイヤリング
|
|
