| ブランド名: | PRMCAS |

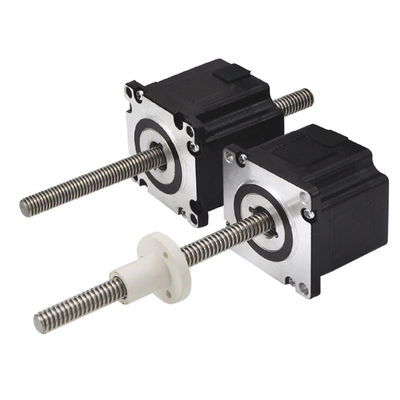

| モデル番号: | 57LHS 6本のワイヤー 捕らわれない&外部のナッツシリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
1ハイブリッド線形ステップモーターの概要
ハイブリッド線形ステップモーターは,線形モーター制御製品の1つです.磁気ローターの鉄コアによって回転させられ,ステータスによって生成される電磁場と相互作用するスクロールステップモーターは,モーター内の回転運動を線形運動に変換します.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ23 57mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
57LHS2004 |
双極性 |
3.25V | 2.0A | 1.63Ω | 3.5mH | 13W | 75°C | 511g | 20MΩ |
| 57LHS1304 |
5V |
1.3A |
3.85Ω | 10.5mH | |||||
| 57LHS0544 |
12V |
0.54A |
22.2Ω | 47mH | |||||
| 57LHS1306 | 単極性 | 5V | 1.3A | 3.85オー | 5.3mH | ||||
| 57LHS0546 | 12V | 0.54A | 22.2オー | 23.6mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| A について | φ9 について53 | 0.0079375 | 1.5875 |
| T | φ9 について53 | 0.021166 | 4.22 |
| S | φ9 について53 | 0.010584 | 2.1168 |
| 3 | φ9 について53 | 0.0127 | 2.54 |
| 1 | φ9 について53 | 0.0254 | 5.08 |
| 2 | φ9 について53 | 0.0508 | 10.16 |
4機械的寸法 (ミリ)
外部ナッツ型 機械図は下記のように,
型式機械図は下記のように
5フォースとパルスレート曲線
6ワイヤリング
7モデルの選択に考慮すべき要因
システムの負荷には静的負荷と動的負荷が含まれ,しばしば負荷の大きさはモーターの基本サイズを決定します.
静的負荷: 螺栓の静的状態で耐えられる最大推力
動的負荷:スクリューは,最大推力を背負うために動きの状態にあります.
線形モーターの走行速度は,スクリューのガイドと密接に関連しており,スクリューの回転が回転しています.あなたは低速で小さなガイドを持つスクリューを選択する必要があります,高速で大きなスクリューを選択する必要があります.
スクロール精度: 一般的に,スクロール精度は線形精度,すなわち線の回転を回転した後,実際の経路と理論経路の誤りによって測定されます.
繰り返し位置付け精度: 繰り返し位置付け精度は,システムにとって重要な指標である,指定された位置を繰り返すことができるシステムの精度定義である.
スクロールリード: スクロールとナッツの背面の隙間とナッツの2つの軸的相対運動. 作業時間の増加により,着用により,バックハラレーションが増加します.バッククリアランスの補償または修正は,ギャップのギャップによって達成できます.2つの方向の位置付けが必要な場合は,裏のスペースを注意する必要があります.
装置の機械構造設計,スクリューの実際の経路,モーターと移動物体の接続など
|
|
