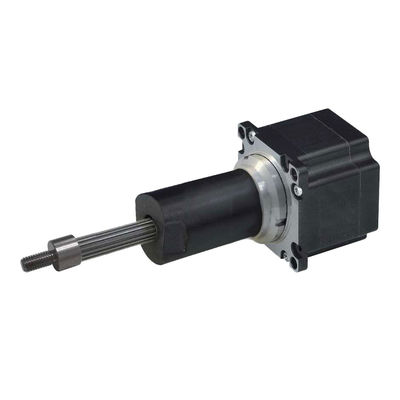

1. キャプティブハイブリッド 線形ステップモーター 概要
高精度,高スムーズさ,低熱量,高速応答,低騒音などで専門です.広く使用されている医療機器,電子機器,検査機器,視力検査機器,半導体生産機器,電信などの産業自動化分野
カイフルキャプティブ線形モーターの利点高い信頼性,高性能,長寿命,小サイズ,高スムーズ性と低騒音,高効率,迅速な応答などです
トップレベルのモーターと潤滑料の採用により,モーターはほとんどメンテナンスの不要です.
また,モーターサイズ,モーターボディ長さ,スクリューリード,ストローク,力など,顧客の要求に基づいて柔軟なカスタマイゼーションもサポートされています.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ23 57mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
57LHS2004 |
双極性 |
3.25V | 2.0A | 1.63Ω | 3.5mH | 13W | 75°C | 511g | 20MΩ |
| 57LHS1304 |
5V |
1.3A |
3.85Ω | 10.5mH | |||||
| 57LHS0544 |
12V |
0.54A |
22.2Ω | 47mH | |||||
| 57LHS1306 | 単極性 | 5V | 1.3A | 3.85オー | 5.3mH | ||||
| 57LHS0546 | 12V | 0.54A | 22.2オー | 23.6mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| A について | φ9 について53 | 0.0079375 | 1.5875 |
| T | φ9 について53 | 0.021166 | 4.22 |
| S | φ9 について53 | 0.010584 | 2.1168 |
| 3 | φ9 について53 | 0.0127 | 2.54 |
| 1 | φ9 について53 | 0.0254 | 5.08 |
| 2 | φ9 について53 | 0.0508 | 10.16 |
4機械的寸法 (ミリ)
機械図は下記のように
5フォースとパルスレート曲線
6ワイヤリング
|
|
