| ブランド名: | PRMCAS |
| モデル番号: | 57LHS 4本のワイヤーのダブルスタックシリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

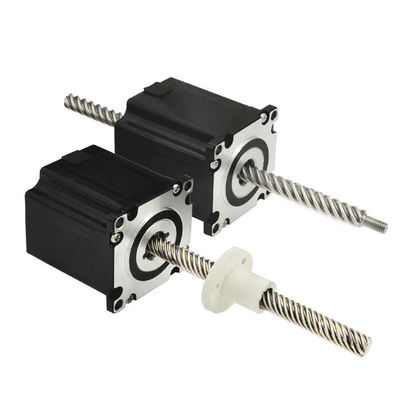

1ハイブリッド線形ステップモーターの応用利点
スクロールモーターは高精度のモーターで,スクロールトランスミッション方法により,モーター出力端の位置が急速に変更され,高精度の制御が達成されます.様々な分野で広く使用されています機械機械,自動化機器,その他の分野
螺旋モーター の 動作 は 非常 に 安定 し て い ます.なぜなら,この 方式 は 螺旋 と 鉄道 の 組み合わせ を 用い て 送電 する の で ある の です.この 方式 は 非常 に 安定 し,非常に 信頼 さ れ て い ます.故障 は 容易 で は あり ませ ん..このことが,スクリューモーターを多くの生産機器の不可欠な部品の1つにします.
他のタイプのモーターと比較して,スクリューモーターの騒音レベルははるかに低い.これは伝送方法が比較的安定しているためです.トランスミッション中のノイズを効果的に減らすことができます..
スクロールモーターが使用する安定したトランスミッション方法と長い使用寿命により. スクロールモーターの使用寿命は,機械部品,特に保守,保守,修理作業も 間に合います製造過程で使用期間をさらに延長し,維持費を削減できます
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ23 57mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング | 定位電圧 | 格付け 流動 | 抵抗/相 | 誘導力 /フェーズ | 電力消費量 | テンプレート上昇 | 体重 | 断熱装置 抵抗力 |
57LHS3324 | 双極性 | 3.25V | 3.32A | 0.98Ω | 1.33mH | 14W | 75°C | 352g | 20MΩ |
| 57LHS2164 | 5V | 2.16A | 2.31Ω | 6.6mH | |||||
| 57LHS0904 | 12V | 0.9A | 13.33Ω | 45.1mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| A について | φ9 について53 | 0.0079375 | 1.5875 |
| T | φ9 について53 | 0.021166 | 4.22 |
| S | φ9 について53 | 0.010584 | 2.1168 |
| 3 | φ9 について53 | 0.0127 | 2.54 |
| 1 | φ9 について53 | 0.0254 | 5.08 |
| 2 | φ9 について53 | 0.0508 | 10.16 |
4機械的寸法 (ミリ)
機械図は下記のとおり
外部ナッツ型 機械図は下記のように,
5フォースとパルスレート曲線
6ワイヤリング
|
|
