| ブランド名: | PRMCAS |
| モデル番号: | 57LHS ダブルスタック4ワイヤーキャプティブシリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

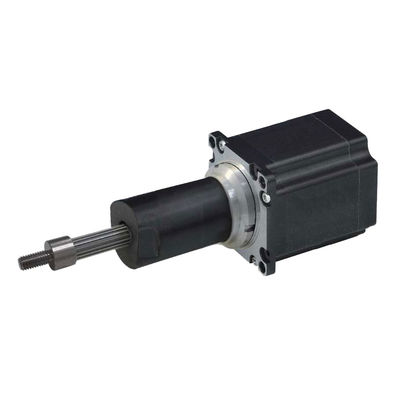

1製品概要
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ23 57mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング | 定位電圧 | 格付け 流動 | 抵抗/相 | 誘導力 /フェーズ | 電力消費量 | テンプレート上昇 | 体重 | 断熱装置 抵抗力 |
57LHS3324 | 双極性 | 3.25V | 3.32A | 0.98Ω | 1.33mH | 14W | 75°C | 352g | 20MΩ |
| 57LHS2164 | 5V | 2.16A | 2.31Ω | 6.6mH | |||||
| 57LHS0904 | 12V | 0.9A | 13.33Ω | 45.1mH |
注:モーターの仕様をカスタマイズできます.
利用可能なリードスクリューの仕様
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| A について | φ9 について53 | 0.0079375 | 1.5875 |
| T | φ9 について53 | 0.021166 | 4.22 |
| S | φ9 について53 | 0.010584 | 2.1168 |
| 3 | φ9 について53 | 0.0127 | 2.54 |
| 1 | φ9 について53 | 0.0254 | 5.08 |
| 2 | φ9 について53 | 0.0508 | 10.16 |
4機械的寸法 (ミリ)
機械図は下記のように
注: A,B の上には,下記のようにカスタマイズ可能な情報があります.
| 距離コード | 距離 (mm) | A (mm) | B (mm) |
| 302 | 12.7 | 20.47 | 1.68 |
| 303 | 19.1 | 26.82 | 8.03 |
| 304 | 25.4 | 33.17 | 14.38 |
| 305 | 31.8 | 39.52 | 20.73 |
| 306 | 38.1 | 45.87 | 27.08 |
| 307 | 50.8 | 58.57 | 39.78 |
5フォースとパルスレート曲線
6ワイヤリング
|
|
