| ブランド名: | PRMCAS |

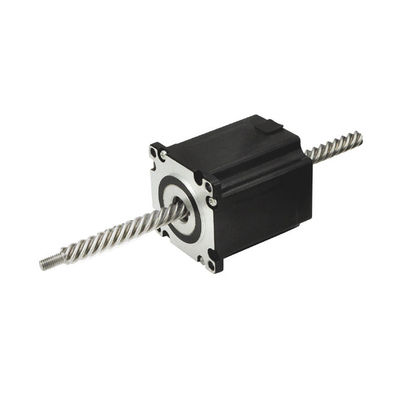

| モデル番号: | 57LHS3004N-170 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |
1.製品選択ガイド:
ハイブリッド線形ステップモーターを選択する際には,実際のアプリケーションシナリオとニーズに応じて包括的な考慮が必要である.
まず,出力トルク,速度,位置付け精度など,必要なモーターの性能指標を明確化する必要があります.
例えば,高精度トランスミッションと位置付けの際には,高精度スクリューを選択できます モーターにステップ.
さらに,選択されたモーター,ドライバー,制御システムと他のコンポーネントは良好です.
製品選択に困難がある場合は,いつでもサポートのために私たちと連絡してください.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ23 57mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. 20LHS0494/0244/0164 拘束型Hybrid 線形ステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | ミニ推力 | ローター慣性 | 双極/単極 | スクロール鉛 | スクロール長さ | 体重 |
モーター 長さ |
| A/Ø | オー/オー | mH/Ø | N @10RPS | g.cm2 | #ワイヤーの # | mm | mm | 体重 | mm | |
| 57LHS3004N-170 | 3.0 | 1.1 | 3.2 | 100 | 280 | バイ (4) | 4 | 170 | 0.68 | 56 |
注:モーターの仕様をカスタマイズできます.
4機械的寸法 (ミリ)
5.ワイヤリング
|
|
