| ブランド名: | PRMCAS |
| モデル番号: | 86LHS3004E-280 |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

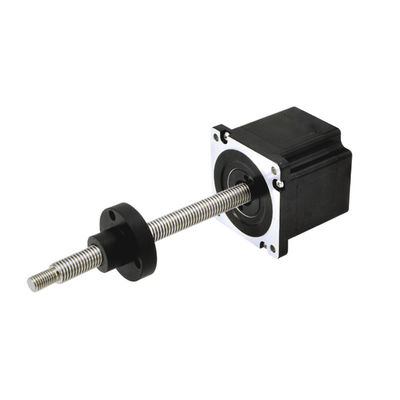

1. ハイブリッド線形ステップモーター概要
ハイブリッド線形ステップモーターは,駆動モーター,減速ギア,スクリュー,ナッツ,ガイド,プッシュ棒,スライド,スプリング,シェルとタービン,マイクロ制御スイッチなどで構成されています.
ハイブリッド線形ステップモーターは,回転運動を線形運動に変換する新しい線形運動実行運動制御製品です.
電気スクリューの標準ストロークは通常100150柔軟なカスタマイゼーションによってサポートすることができます.ハイブリッド線形ステップモーターは,異なるアプリケーション負荷に応じて異なる推力スクリューリードで設計することができます..
ハイブリッド線形ステップモーターの最大推力は20kNに達し,荷重なしの速度は通常4~45mm/特殊線形速度もカスタマイズできます.
ハイブリッド線形ステップモーターを執行装置として使うことで,気圧と水圧圧を使用するために必要なガス/液体源装置と補助装置を削減できるだけでなく,執行機関の重さを減らす.
ハイブリッド線形ステップモーターは自動化アプリケーションに広く使用されています電子生産機械,半導体生産,医療機器,試験プラットフォーム,工場自動化など
について 主な利点 線形ステップモーターは,下記のように,
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ34 86mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. Hybrid 線形ステップモーター性能データシート
| モデル | 流動 | 抵抗力 | 誘導力 | ミニ推力 | ローター慣性 | 双極/単極 | スクロール鉛 | スクロール長さ | 体重 |
モーター 長さ |
運転手 |
| A/Ø | オー/オー | mH/Ø | N @10RPS | g.cm2 | #ワイヤーの # | mm | mm | 体重 | mm | ||
| 86LHS3004E-280 | 3.0 | 1.2 | 12 | 200 | 1400 | バイ (4) | 3 | 280 | 2 | 76 | Y2SD3 |
注:モーターの仕様をカスタマイズできます.
4機械的寸法 (ミリ)
5.ワイヤリング
6モデル選択ガイド
ハイブリッド線形モーターを選択する際には,次の要素を考慮する必要があります.
電気サイズ選択 (力要求):
モーターのサイズと最大推力,負荷の上限値.モーターのサイズが増えると,モーターの出力推力も相応に増加します.
適当なガイドは,推力に応じて適切なモーターとサイズを選択した後,速度と加速も考慮する必要があります.ハイブリッド線形ステップモーターの速度は,推力に逆比例しています,つまり,モーターの動作速度を増加させると,スクリューモーターの推力も相応に減少します.モーター/スクリューの選択データを改善するために,他の参照を参照してください..
この2つのステップは,スクリューモーターの選択の基礎となるが,他の変数も作業サイクル,システムの寿命,環境要因,繰り返し位置付け精度,許容できる背中の隙間速度/減速の要件,運転条件,レベル,レベル または垂直設置.
多くの変数がスクリューモーターの選択に影響を与えるため,ユーザーがアプリケーション用のモデルを最終化する前に実際のテストを行うことが強く推奨されます.
|
|
