| ブランド名: | PRMCAS |
| モデル番号: | 86LHS SIXワイヤー 捕虜なし& 外部のナッツシリーズ |
| MOQ: | ≥50PCS |
| パッケージの詳細: | 箱ごとに1個 |
| 支払条件: | 会社口座に基づくT/T |

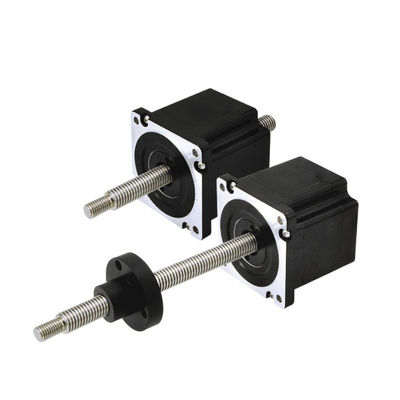

1. ハイブリッド線形ステップモーター概要
ハイブリッド線形ステップモーターは,回転運動を線形運動に変換する.正確な線形位置付け能力と安定性により,工業用に使用されています.自動化アプリケーション以下は,最も一般的なハイブリッド線形モーターの応用例です.
2ハイブリッドステップモーターの命名規則と一般技術仕様
線形ステップモーターの命名規則
一般仕様
| ステップアングル | 1.8° (2段階) |
| ステップアングルの精度 | ±0.09° |
| サイズ | ネマ34 86mm |
| 隔熱度 | 500VDC 20MΩ分 クラスB |
| 介電力強度 | 1分間に 500 VAC |
| 温度 の 上昇 | 80°C未満 (電流) |
| 表面温度 | 最大100°C |
| 湿度範囲 | 20%から90%のRH |
| IPグレード | IP40 |
| 証明書 | ロス,CE,CCC |
3. Hybrid 線形ステップモーター性能データシート
| モデル名 | ワイヤリング |
定位電圧 |
格付け 流動 |
抵抗/相 |
誘導力 /フェーズ |
電力消費量 | テンプレート上昇 | 体重 |
断熱装置 抵抗力 |
|
86LHS5474 |
双極性 |
2.85V | 5.47A | 0.52Ω | 2.86mH | 31.2W | 75°C | 2.3kg | 20MΩ |
| 86LHS3124 |
5V |
3.12A |
1.6Ω | 8.8mH | |||||
| 86LHS1304 |
12V |
1.3A |
9.23Ω | 51mH | |||||
| 86LHS3126 | 単極性 | 5V | 3.12A | 1.6Ω | 4.4mH | ||||
| 35LHS1306 | 12V | 1.3A | 23.0Ω | 25.5mH |
注:モーターの仕様をカスタマイズできます.
| コード | リードスクリュースレッド 寸法 mm | ||
| 直径 | ステップ | 鉛 | |
| 3 | φ15 について88 | 0.0127 | 2.54 |
| B について | φ15 について88 | 0.015875 | 3.175 |
| Y | φ15 について88 | 0.0635 | 12.7 |
| Z | φ15 について88 | 0.127 | 25.4 |
4機械的寸法 (ミリ)
外部ナッツ型 機械図は下記のように,
機械図は下記のとおり
5フォースとパルスレート曲線
6ワイヤリング
|
|
