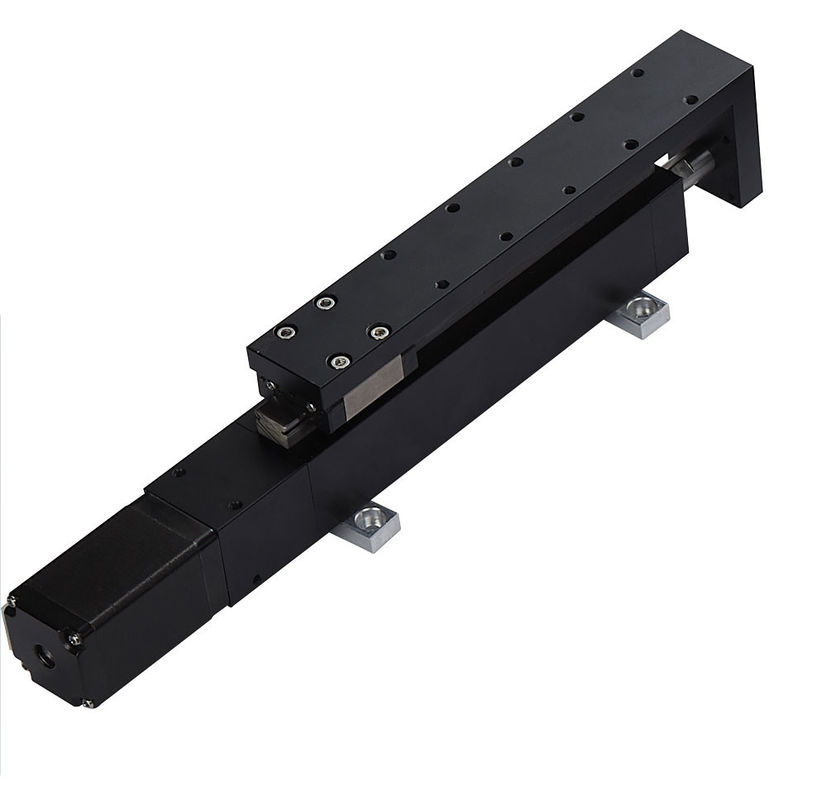

G20Z-080L/LS-2STT 20*20/35*204mm 電動シリンダー 効率的な移動距離 80mm ストローク トラペシオードスクリュー

1製品概要

電動シリンダーは,モーターとコントローラを使用して線形運動によって一定の推力を生み出す製品である.電気シリンダーは,スクリューを駆動するモーターの回転であり,回転は,直線運動に変換されます, 精密自動化運動制御アプリケーション,例えばプッシュとプル,閉ざし,開き,上げ,着陸などで使用できます.
電気シリンダーの構造と動作原理は次のとおりである.電気シリンダーはモーターとスクリューの統合設計からなるモジュール型製品である.モーターの回転運動は,正確な速度制御を実現するために線形運動に変換されます精度の高い位置制御と 精度の高い推力制御です
電気シリンダーは厳しい環境で動作し,保護レベルはIP66以上に達します.機械自動化産業の空気シリンダーと水力シリンダーを入れ替えます.電子産業自動車産業など
電気シリンダーは,従来の空気シリンダーと比較して,正確な位置制御,正確な速度制御,正確な推力制御の利点があります.同時に,電気シリンダーは低騒音の利点があります,低振動,高速,省エネ,そしてそれは任意に移動範囲内の任意の位置付けポイントを追加することができます.その寿命も空気シリンダーよりもはるかに長いです.

について電気シリンダーの選択次の要素を考慮する必要があります.

1) 効果的な経路,単位 mm. 効果的な経路は,電気シリンダーの有効走行距離を表します.低速電気シリンダー (100mm/s未満) は,最終的な衝突を避けるために,効果的な経路に基づいて,経路数を約20mm増加させることができます.高速の場合,前後制限位置での衝突を避けるため,デバッグを容易にするためにバランスが求められます.

2) 定速,単位 mm/s. 電気筒が満載したときの定速を決定するために使用されます. 電気筒駆動モーターの電力を直接決定します.廃棄物やコストの改善を避けるために,実際のニーズに応じて適切な速度を決定する.

3) 定数寄与,単位Nまたはkgf. 電動シリンダーの推力は引き力と一致し,全路線上のすべての位置のサイズは同じです.実際のニーズに応じて選択し,一定のパフォーマンスの範囲を残してください..

4) 位置付け精度,単位 mm. 一般的には,位置付け精度を繰り返すことを指し,適切な精度はコスト削減に役立ちます.

5) 電源電圧,ユニットV. 私たちは DCと通信を含む様々な電圧オプションを提供します.

カイフル 電動シリンダー 適用:

航空宇宙の分野電動シリンダーは,シミュレーション航空機,ダイナミックシート,その他の機器で使用されます.

軍事産業電気シリンダーは航空機,シミュレーションなどをシミュレーションするために使用されます

自動車産業電気シリンダーは,特に設置機械や試験器具において,組み立て,供給,解体,その他の作業に使用される.

工業産業電気シリンダーは,食品機械,陶器機械,溶接機械,およびリフティングプラットフォームで使用されます.

エンターテイメント業界電気シリンダーはロボット腕や関節,ダイナミックシートなどに使われています

医療機器産業医療機器には多くの高精度機器やロボット腕が使われています 電気シリンダーは医療機器,リハビリ機器,外科ロボット,薬剤生産 その他の分野.

新しいエネルギー産業電気シリンダーは 太陽電池追跡システムや 風力発電システムなどで使用されます太陽電池パネルの回転を駆動するために使用され,太陽電池の追跡を実現風力発電システムでは,電気シリンダーは風力発電機セットに使用されます.偏振システムは風力タービンの回転制御を実現します.

さらに,自動化産業ロボット産業では,電動シリンダーは,機械機器の自動化,半導体製造,ネットワーク機器の生産ラインで使用されています.電気シリンダーは,自動車製造の分野でロボットの動きを制御するために使用されます.包装産業では,電動シリンダーは,包装機械の持ち上げ,推進,伸縮,および捕獲を制御します.

2命名規則

名称の意味G20Z-080L-2STTとG20Z-080LS-2STTは,次のとおりである.

3主要な仕様

注: 保持力は電気が付かない状態で失われるため,垂直負荷と外力を維持することはできません.垂直駆動を使用する場合,電磁ブレーキを搭載した製品を選択してください..

4機械図

G20Z-080L-2STTの機械図は下記のように,

G20Z-080LS-2STTの機械図は下記のように,
