| ブランド名: | Kaifull |
| モデル番号: | M28Z-100L-2SVT,M28Z-100LS-2SVT |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

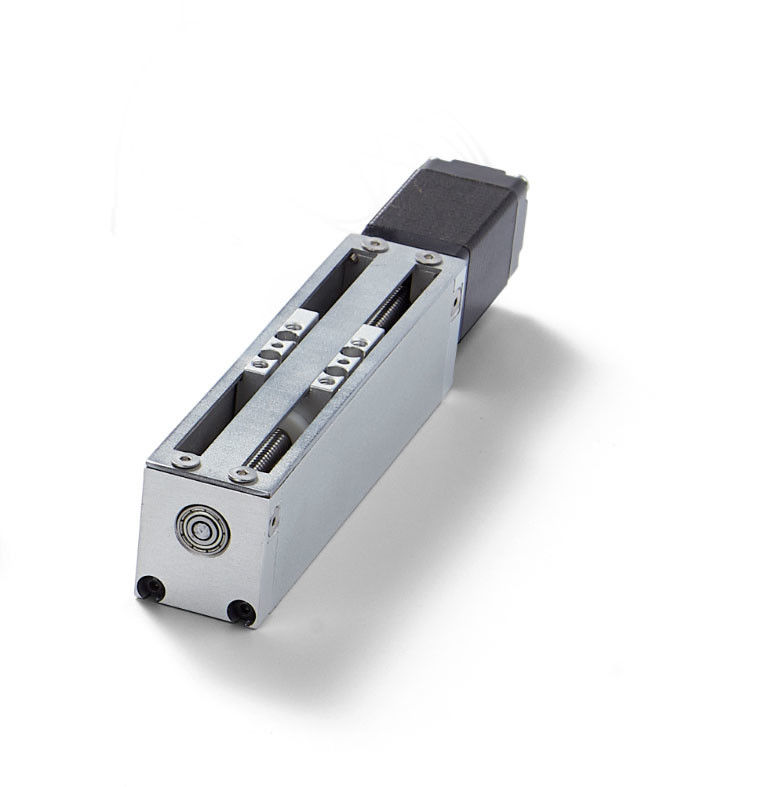

M28Z-100L/LS-2SVT 28*28/48.5*248mm電動シリンダー 28mmサーボモーターと100mmストロークトラペゾイドスクリュー
1製品概要
電気シリンダーは,通常,モーター,減速メカニズム,トランスミッションメカニズム,コントローラなどで構成されています. モーターを電源に接続した後,回転力は,ギアなどの伝送装置を通してピストンに伝達され,ピストンがシリンダーの内部を移動できるようにします.進出と往復の出力を達成する.
電動シリンダーの動作原理は,電動シリンダーの回転をトランスミッションメカニズムを通して線形運動に調整することです.
電動シリンダーの内側では,電動モーター (ACサーボモーター,ステップサーボモーター,DCサーボモーターなど) が電源として使用され,回転運動はドライバーの制御によって生成される.
この回転運動は,トランスミッションメカニズム (螺栓,ナッツ,ギアグループ,ワームトランスミッションなど) により線形運動に変換された.
さらに,電動シリンダーの移動速度と経路は,モーターの速度と経路を調整することによって達成できます.
以下は一般的な応用シナリオです.
1荷造り
製品を設置する過程で,押す棒の圧力が必要であり,特定の場所に一定の推力を維持する必要があります.複数の軸の同期がここで使用されている場合.
2積み重ねる
スタックアプリケーションの多点順位配置には全ストロークアクションが必要です.
3整理と移転
複数の軸の高速協力行動もあります
4噴孔操作
電動シリンダーは,缶詰のノズルの位置制御で,ノズルの深さを簡単に制御し調整できます.ボトル吹き設備のノズルの上に電気シリンダープッシュ棒の使用は,複数のノズルの位置を制御することができます ノズルが挿入されています複雑な機械的な同期装置を保存できます.
5液体で満たす
液体灌輸の適用では,電気シリンダープッシュ棒の特性も同時に使用されます.より典型的なのはヨーグルトカップの詰め物です.
6移転修正
ある薄膜材料の輸送と加工の適用では,リアルタイム修正材料の直さが必要である.電気シリンダープッシュ棒は,簡単にこのダイナミックと迅速かつ正確な位置調整を達成することができます.
7溶接ロボット工学
Applying the electric cylinder pushing rod to the opening and closing movements of the welded fixture can effectively simplify the mechanical structure of the fixture and greatly reduce the weight of the fixtureロボット・アーム機器の動作速度と効率を向上させることができます
8バルブ流量制御
電気シリンダーのサーボポジショニングは,動的,動的,動的,動的,動的,動的,動的,動的,動的,動的,動的,動的,動的リアルタイム軽量で現場機器の配置を簡素化し,高い保護レベル,シンプルなケーブル接続と設置,保守が簡単です.
2命名規則
名称の意味M28Z-100L-2SVTとM28Z-100LS-2SVTは下記のように,
3主要な仕様
| モーター |
28 サーボモーター |
| ストローク mm | 100mm |
| スクロールタイプ | トラペゾイド |
| 鉛 mm | 2mm |
| 最大速度 mm/s | 30mm/s |
| 最大垂直負荷 | 3kg |
| 最大水平負荷 | 6kg |
| 繰り返し位置付け精度 mm | ±0.02mm |
| 定位電圧 VDC | 24V DC |
| ピーク電流A | 1.0A |
| 適用されるコントローラ | IDS306 |
| 操作環境 | 0〜40°C,85%RH以下 |
| IP | IP40 |
注: 保持力は電気が付かない状態で失われるため,垂直負荷と外力を維持することはできません.垂直駆動を使用する場合,電磁ブレーキを搭載した製品を選択してください..
4機械図
M28Z-100L-2SVTの機械図は以下のとおりです
M28Z-100LS-2SVTの機械図は以下のとおりです
|
|
