| ブランド名: | Kaifull |
| モデル番号: | YK-ZX01-190 |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

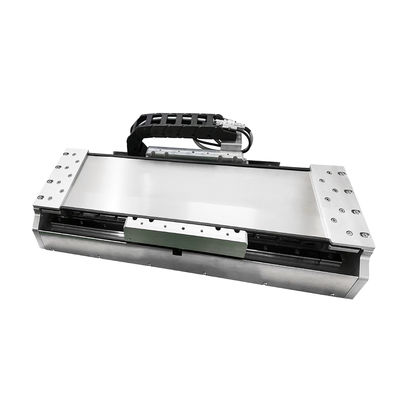

YK-ZX01-190 ZXシリーズ 高精度高速線形モーターモジュール 工業自動化用の高性能品質
1製品概要
直駆直線モーター (直線モーターと呼ばれる) は,直線伝送を直接完成させる装置である.ボールリードスクルーなどの機械伝送部品を直接置き換えることができる.ラックとピニオン機械的なトランスミッションによって引き起こされる騒音,磨き,振動,その他の関連問題を大幅に減らすため,線形モーターの本質
トランスミッションは,回転モーターステータとローターを水平に広げ,直接接続して負荷を動かすことです.線形モーターは,高いトランスミッション効率と良いダイナミックレスポンスによって特徴付けられています線形モーターは,工業自動化の発展と設備の要求が厳しくなるにつれて広く使用されています.
線形モーターの動作原理:
ローターモーターのステータルとしての部分は,プライマリパーツと呼ばれ,ローターとしての部分は,セカンドパーツと呼ばれます.実際の応用では,主要部と次要部が異なる長さで,主要部と次要部との間の結合が必要な動き範囲内で安定していることを保証する.線形インダクションモーターを例に挙げると: プライマリワイリングがAC電源に接続されると,空気の隙間に波動する磁場を生成します.波動する磁場がそれを切ると電磁力推力と電流を生成しますこの2つの磁場間の相互作用により,トークが生成されます. もし,主部分が固定されている場合,移動し,そしてローターは回転し始めます ローターが固定されていれば ローターは動きます
線形モーターの特徴:
シンプルな構造線形モーターは,中間変換エージェントを通じて直接線形運動を生成する必要はありません. これは構造を大幅に簡素化します.ダイナミックレスポンスの性能と位置位置の精度は大幅に改善されています信頼性が向上し,コストを削減し,製造と保守を容易にする.線形モーターの主要および次要構造は,直接アプリケーションの機械構造の一部になることができます.産業用アプリケーションにおいてユニークな利点であり,アプリケーションデザインの革新が可能になります.
高速線形運動に適した:遠心制約がないため 普通の材料も 速度が高くなります さらに 素粒子と中性子の間には 機械的な接触がないので 摩擦はありません機械的な損失や,モーター自体によって引き起こされるノイズを除去することができます.摩擦損失がゼロなので エネルギー効率が最高です
適応力線形モーターの主要な鉄コアは,エポキシ樹脂で全体として密封することができます.それは良い抗腐食性および湿度防止性能を持っています.湿度が高い環境での使用に適している粉塵や有害ガス
高速加速これは,他の運動制御モーターや機械構造と比較して,線形モータードライバーの重要な利点です.
応用:
線形モーターは,線形モーターの駆動によって,高速で高精度の加工を達成することができます.生産効率と製品品質を向上させる一方で同時に,線形モーターはまた,処理プロセスにおけるエラーと振動を減らすことができる,迅速な応答と低い慣性の特徴を持っています.処理の精度をさらに向上させる.
包装機械の分野では,線形モーターは高速で高精度の線形運動と位置付けを実現できます.梱包機械の生産効率と自動化レベルを向上させる同時に,線形モーターは,迅速な起動と停止を達成し,機械的な衝撃と振動を軽減し,パッケージング機械の安定性と信頼性を向上させることができます.
自動生産ラインの重要な部分として,線形モーターは高速で高精度の材料伝送と位置付けを実現できます.線形モーターの駆動により自動生産ラインは,生産効率と製品の品質を向上させる,連続で安定した動作を達成することができます.線形モーターは,センサーやコントローラなどのスマートデバイスと協力して,生産プロセスの知性と柔軟性を達成することができます..
2カイフル・ラインナール・モータース ハイライト
高精度
線形モーターは直接伝送が可能で,中間リンクによって引き起こされる様々な精度エラーの蓄積を排除します.伝統的なトランスミッションの欠陥を回避します,
慣性,摩擦,不十分な硬さにより 高精度のトランスミッションが得られる.
無限のストローク,多回転器同時/非同期送電:
線形モーターは,ステータの接続によって,無限のストークのトランスミッションを達成することができます.1つのステータには複数のアクチュエータを装備し,同じ軸方向の複数の動きを独立して制御することができる..
安全性,信頼性,保守が少なく,寿命が長い
線形モーターは 接触式トランスミッションを実現できます 機械的な摩擦損失は ほぼゼロで 欠陥は少ないので 線形モーターは安全です信頼性が高く 寿命も長く 保守も少ない.
素晴らしいダイナミックなパフォーマンス
線形モーターのフレームのない部分は接触しない.メカニカルトランスミッションの制限がないため,低速から高速までの異なる範囲で短時間で高精度な運動制御を達成できる.高いダイナミックレスポンス,強力なリアルタイムパフォーマンス,非常に高い加速 (最大20g) が特徴です.
低騒音:
低騒音 線形モーターの伝送モードは回転モーターと異なります線形モーターは,モーターから作業台への間接的な機械送電がなく",ゼロコンタクトとゼロ送電"を実現する低騒音,低音量で動作します.
振動と高性能
シンプルな機械構造:
線形モーターは,回転運動を線形運動に変換する追加の装置を排除し,
構造設計と製造組み立てを大幅に削減し,全体的な重量と体積も削減します
2線形モーターの命名規則
3主な性能仕様
| ベース幅 | 190.0mm |
| 最大速さ | 2.0m/s |
| 最大加速/1G=10m/s^2 | 20m/s^2 |
| 精度 |
繰り返し性:±2μm 絶対:±4μm |
| 最大バス電圧 | 600.0V |
| 定位推力 | 375.0N |
| 定数電流 | 5.16 武器 |
| 最大推力 | 835.0N |
| ピーク電流 | 18.0武器 |
| 推力常数 ± 10% | 72.29N/武器 |
| バックEMF常数 ± 10% | 58.99V ((pk) /m/s |
| 抵抗力 | 3.7Ω |
| 誘導力 | 26.1mH |
| 電気時間定数 | 7.05ms |
| 磁気引力 | 1.56KN |
| コイルの最大温度 | 120. 00°C |
| ポールペアのピッチ (N-N) | 24.00mm |
| ローターの長さ | 210.00mm |
| ローターの質量 | 2.8Kg |
| スターターの質量 | 5.0kg/m |
| メカニカルパラメータ | |
|
負荷 |
加速: 2G 速度: 2800mm/s 滞在時間: 0.2s 移動距離: 1000mm 最大動作速度: 3000mm/s 水平式設置: 25kg |
| 精度 |
磁格子 (解像度:1μm): 繰り返しの精度: ±3μm. 光学格子 (解像度:1μm): 繰り返しの精度: ±2μm. |
| ストレート | ±2μm/300mm |
| モジュール重量 | 60mm移動: 11.0kg (追加の60mm移動ごとに0.7kg増加). |
|
|
