| ブランド名: | Kaifull |
| モデル番号: | YK-KE-126 |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

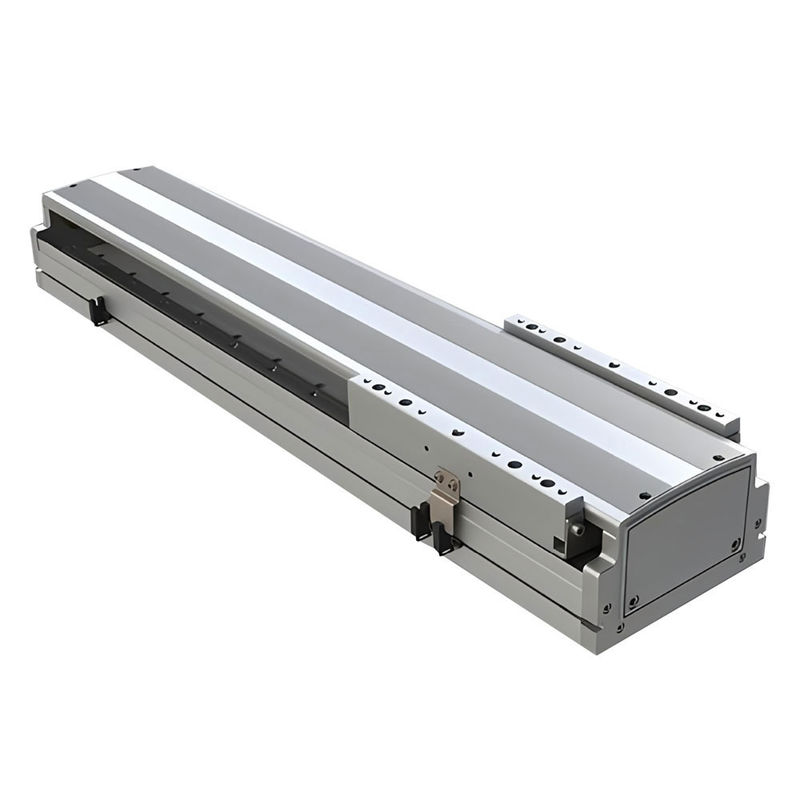

YK-KE-126 532N 高精度半封鎖線形モーターモジュール 工業自動化のための高性能品質
1製品概要
線形モーターは,電気エネルギーを直接変換し,中間変換メカニズムを必要とせずに直接動く機械に変換する伝送装置である.それは,開いて,放射的および展示平面に応じて平らな回転モーターとして見ることができる線形モーターは,プッシュ棒モーターとも呼ばれる.最も一般的な線形モーターは,平面型,U型溝型,パイプ型である.
線形モーターは,回転モーターが平坦化され,動作原理は類似している.ローターはエポキシ材料でコイルを圧縮して作られています.磁気線は鋼の平面に固定されていますモーターのローターはコイル巻き,ホールコンポーネント回路板,電気加熱調節器 (温度センサー温度モニタリング) と電子インターフェースを含む.普通の回転モーターでローターとステータの動きは,適切な空気の隙間を維持するためにベアリングのサポートが必要です.線形モーターは,磁場の中でローターによって生成された動きの位置を維持するために線形ガイドを必要とします線形モーターは,ローターの位置を線形エンコーダーによってフィードバックする必要があります. これは,位置精度を向上させるために負荷の位置を直接測定することができます.
応用:
半導体組み立て,光刻み機械,レーザー機械,ウェーファー検出,AOI,電子機器組み立て,精密な配給医療,PCB切片,繊維機械,デジタルインクジェット切片,インテリジェントの分類,荷物輸送,高速ラミネート機器,食品加工,座標測定精密磨き超高速機械など
2製品 特徴
複雑なプロセスを簡素化し モジュール形成
伝統的な線形モーターを壊し,複雑な多元部品で構成されています. ベースとガイドレールは統合され,スライダー,スライドプレート,シンプルで頑丈な統合モジュールを形成するために統合されています.
超高精度 永久:
アルミプロフィールにガイドレールを直接埋め込み,その後に高精度磨き機を用いて単行車精密磨きを行います.線形モーターはさらに高性能です
精度と耐久性が向上します
油 貯蔵 量 が 増し,稼働 期間 が 長く なる:
大きな石油貯蔵容量で 最大のモジュールは 一回のオイル注入で 10万キロメートルまで走ることができます
より高い負荷容量 より安定した動作:
スライダーには 1~2トンの負荷を背負うことができる各重量の大型精密鋼ボールが数多く含まれています.
厳しい 要求 に 対し て 揺るぎない:
500mmの偏心負荷に耐えられるため 模様は完璧に動作し続けています
磨きや生地耐性を高めるために最適化された材料:
組み込まれたガイドレイルはステンレス鋼材で作られており,着用,腐食,腐蚀に優れた耐性を有します.
3. KEシリーズ線形モーターの命名規則
4主な性能仕様
| 最大推力 | 532.0N |
| 連続推力 | 238.0N |
| ピーク電流 | 18.0武器 |
| 連続電流 | 5.2 武器 |
| 力の常数 | 45.77N/アーム |
| 背面のEMF (電動力) | 37.35Vピーク/m/s |
| 抵抗力 | 2.6Ω |
| インダクター | 18.4mH |
| 電気時間定数 | 7.08ms |
| 最低端電圧 | 600V |
| 磁気引力 | 0.96KN |
| 最大巻き込み温度 | 120.C |
| ポールペアのピッチ | 24mm |
| ローターの長さ | 210mm |
| コイルの重量 | 1.9KG |
| 熱抵抗 | 0.63 C/W |
| メカニカルパラメータ | |
| 負荷 | 加速: 2G 速度: 1600mm/s 滞在時間: 0.2s 移動距離: 1000mm 最大動作速度: 2000mm/s 横断装置: 21kg 横掛け装置: 16kg |
| 精度 | 磁格 (解像度:1μm): 繰り返しの精度: ±5μm. 光格 (解像度:1μm): 繰り返しの精度: ±3μm. |
| ストレート | ±10μm/300mm |
| モジュール重量 | 60mm 移動 11kg (追加の60mm 移動ごとに0.8kg増加) |
| ガイドレール | 組み込まれた三重ガイドレール |
| 設置方法 | 水平式装置/横掛け装置 |
|
|
