| ブランド名: | Kaifull |
| モデル番号: | YK-XXY150 |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

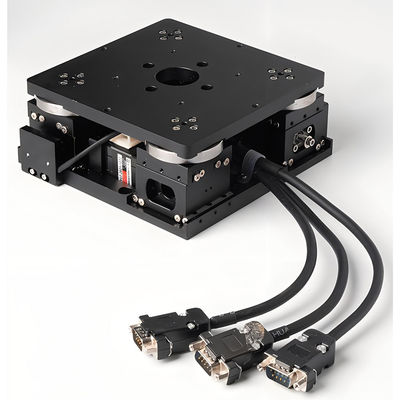

YK-XXY150 XXY UVW 自動化運動制御のための高精度アライナメントプラント形式
1製品概要
定位プラットフォームは,XYθ定位プラットフォーム,UVW定位プラットフォーム,XXY定位プラットフォーム,XXYY定位プラットフォームの4種類に分けられる.
Kaifull XXY 高精度精細調整アライナインメントプラットフォームは,X方向の動き制御モジュールの2セット,Y軸方向の動き制御モジュールの1セットで構成されています.そして自由軸の運動制御モジュール任意の XXY 方向に動いている間に異なる回転角 θ を生成することができ,その精度は非常に高い.
プラットフォームは重要な産業機器で,半導体包装,電子製造,医療機器の製造プラットフォームの動作原理と特徴は,そのパフォーマンスと使用効果に大きな影響を与えます.
定位プラットフォームの動作原理は 精密な動き制御技術に基づいていますプラットフォームの動きと位置付けによって,正確にプラットフォームに固定された位置を制御性能は迅速で正確で安定しています
高精度の位置位置付けシステムにおける機械的な実行部品として,半導体,電磁気,電磁気,電磁気,電磁気などの非常に高い精度を必要とする産業自動化アプリケーションで広く使用されています.試験装置LCDや光学製品 (光ファイバー,光学レンズなど) の製造機械,照明機械,粘着機械,マスク印刷機械,WAFERの位置付け,部品の設置,PCB 掘削機LCD照明機能の検査,切断機,ステッカーフィルム (LCD/FPC) マシン,オンライン印刷機など
2製品 ハイライト
高精度
±1から ±10μm の位置調整精度は,顧客アプリケーションの優れたパフォーマンスを保証します
高い信頼性
自動化アプリケーションにおけるプラットフォームの高い信頼性を示しています
使いやすさ
シンプルなアプリケーションインターフェースにより,プラットフォームの操作が容易になり,顧客アプリケーションへの迅速な統合が可能になります
長期保証
3年までの保証で 顧客はサービスに 心配することはありません
2命名規則
3主な性能仕様
| モデル | YK-XXY150 | ||||
| 上のテーブル | 150mm | ||||
| テーブルの下に | 160mm | ||||
| 高さ | 66mm | ||||
| 繰り返し位置付けの精度 | Uレベル ± 1 μm | Pレベル ± 3 μm | Eレベル ± 10 μm | ||
| 脳卒中 | ±5mm | ||||
| 回転角 | ±3° | ||||
| スクリップ直径 | φ6mm | ||||
| スクロールリード | 1mm | ||||
| 線形軌道 | VR2 TYPE | ||||
| 平らさ | ±0.02mm | ||||
| 運動の平行性 | ±0.03mm | ||||
| 横軸負荷 | 30kgf | ||||
| 機体材料 | アルミ合金 | ||||
| 表面処理 | アノード黒 | ||||
| 体重 | 5.3±2%kg | ||||
| モータータイプ | 二相ステップモーター28 | ||||
| ドライバータイプ | エンジニアに連絡してください. | ||||
| センサー | GYQ-L10 (NPN 通常閉ざされた) | ||||
3メカニカル寸法 (mm)
|
|
