| ブランド名: | Kaifull |
| モデル番号: | YK-XXY160 |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

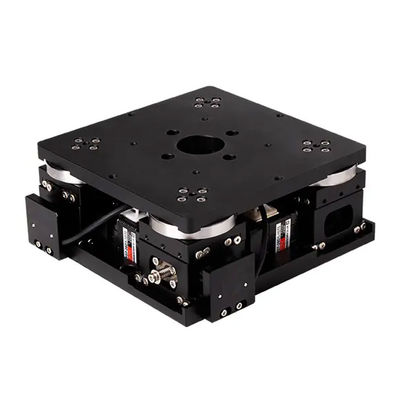

YK-XXY160 XXY UVW XYR 自動化運動制御のための高精度アライナメントプラント形式
1製品概要
XXY OR UVW 精密定位プラットフォームは重要な産業機器で,半導体パッケージングなどの様々な製造および組立分野で使用されています.電子製造プラットフォームの動作原理と特徴は,その性能に大きな影響を与えます.
定位プラットフォームの動作原理は 精密な動き制御技術に基づいていますプラットフォームの動きと位置付けによって,正確にプラットフォームに固定された位置を制御性能は迅速で正確で安定しています
通常,プラットフォームは高精度の線形ガイドレール,スライドブロック,スライド,グリートリーナーおよび他のコンポーネントで構成されており,X,Y,Zの動きと位置付けを実現できます.スポーツについて空間における運動の合成と分解を確実にするために,各軸の運動関係,正確で安定した位置付け作業が実現される.
について主要な特徴高精度定位プラットフォームは以下のとおりである.
高精度な位置付け:高精度な直線ガイドレール,スライドブロック,スケートボード,およびプラットフォームの他の部品を使用する.高精度な位置付けと移行を達成し,様々な高精度レベルのニーズを満たすことができます..
迅速かつ安定:通常,サーボモーターなどの高精度駆動装置がプラットフォームに使用され,迅速かつ安定した運動制御を達成し,生産効率を向上させることができます.
自動制御: 定位プラットフォームの制御システムは通常,自動化と知的制御と管理を実現できるデジタル制御技術を使用します.人工的な操作の強さを減らす生産効率と製品の質を向上させる.
強い適用性プラットフォームは,異なるアプリケーションシナリオとプロセスニーズに応じてカスタマイズされ,アップグレードされ,各種のワークピースのワークピースの対応操作に適応することができます..
高品質のコンポーネントと材料がプラットフォームに採用されます. 厳格なテストと検査の後,信頼性と安定性が高く,長期にわたって安定した動作を保証できます.
応用:
半導体産業のウエファー切断に広く使用されている. 半導体産業のウエファー切断,パッケージ検出PCB製造,携帯電話製造,LCD/LEDパネル製造,太陽光産業などで
2命名規則
3主な性能仕様
| モデル | YK-XXY160 | ||||
| 上のテーブル | 160mm | ||||
| テーブルの下に | 160mm | ||||
| 高さ | 66mm | ||||
| 繰り返し位置付けの精度 | Uレベル ± 1 μm | Pレベル ± 3 μm | Eレベル ± 10 μm | ||
| 脳卒中 | ±5mm | ||||
| 回転角 | ±3° | ||||
| スクリップ直径 | φ6mm | ||||
| スクロールリード | 1mm | ||||
| 線形軌道 | VR2 TYPE | ||||
| 平らさ | ±0.02mm | ||||
| 運動の平行性 | ±0.03mm | ||||
| 横軸負荷 | 30kgf | ||||
| 機体材料 | アルミ合金 | ||||
| 表面処理 | アノード黒 | ||||
| 体重 | 5.3±2%kg | ||||
| モータータイプ | 二相ステップモーター28 | ||||
| ドライバータイプ | エンジニアに連絡してください. | ||||
| センサー | GYQ-L10 (NPN 通常閉ざされた) | ||||
3メカニカル寸法 (mm)
|
|
