| ブランド名: | Kaifull |
| モデル番号: | YK-XXY180 |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

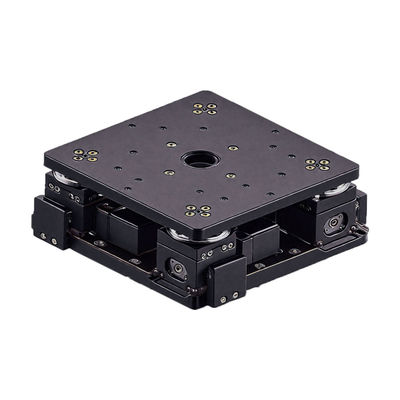

YK-XXY180 XXY UVW XYR 自動化運動制御のための高精度アライナメントプラント形式
1製品概要
XXYの位置表示プラットフォームは,ドイツから生まれました.それは大きな針を押す磁気スイッチを持つフレーム (フレーム) を採用します.上部にある固定ガラスは下部フレームと組み合わせられるように日本に到着した後は,電動3軸UVW定位プラットフォームに改名されました. この根拠に基づいて,エンジニアは再びサイズと高さを削減しました.共通 XY 形式の位置構造を組み合わせた元の磁気スイッチをモーターで駆動される導線または横導線から成る3軸または4軸の運動制御モジュールに変えた.
XXYプラットフォームは,X方向のモーション制御モジュールの2組,Y軸方向のモーション制御モジュールの1組,フリー軸のモーション制御モジュールの2組で構成されています.任意の XXY 方向に移動しながら異なる回転角 θ を生成することができます精度は非常に高いのです
通常,プラットフォームは,高度な精度の線形ガイドレール,スライドブロック,スライド,グリートリーナーおよび他のコンポーネントで構成されており,動きと位置付けを実現することができます.高精度位置位置付けシステムにおける機械的実行部品として半導体,試験装置,LCDおよび光学製品生産機械 (光ファイバー,電波,電波等) など,非常に高い精度を要求する産業自動化アプリケーションで広く使用されています.光学レンズパーツの設置,PCB掘削機,LCD照明機能の検査,切断機ステッカー フィルムマシン (LCD/FPC)オンライン印刷機など
2製品 ハイライト
高精度
私たちの豊富な設計と加工および組み立て経験に基づいて,標準製品の繰り返しの精度は0.001mm (1μm) に達することができます.
高い信頼性
自動化アプリケーションにおけるプラットフォームの高い信頼性を示しています
高い機械的安定性
螺栓,モーター,ラインなどプラットフォームの安定性を効果的に高めるために,あらゆる場所でそれらをテストし,改善するために,部品の処理.
迅速な対応
独占的なR&Dアルゴリズム手順により,全体的なペースの速度を向上させ,優れた効率を提供します.
自動制御
定位プラットフォームの制御システムは,通常デジタル制御技術を使用し,自動化とインテリジェント制御と管理を実現し,人工操作の強度を削減することができます.生産効率と製品の質を向上させる.
使いやすさ
シンプルなアプリケーションインターフェースにより,プラットフォームの操作が容易になり,顧客アプリケーションへの迅速な統合が可能になります
長期保証
3年までの保証は 顧客にサービスに関する心配を 免除します
柔軟なカスタマイズ
高品質と迅速な柔軟なカスタマイズ 顧客ニーズに基づいて
2命名規則
3主な性能仕様
| モデル | YK-XXY180 | ||||
| 上のテーブル | 180mm | ||||
| テーブルの下に | 190mm | ||||
| 高さ | 66mm | ||||
| 繰り返し位置付けの精度 | Uレベル ± 1 μm | Pレベル ± 3 μm | Eレベル ± 10 μm | ||
| 脳卒中 | ±5mm | ||||
| 回転角 | ±3° | ||||
| スクリップ直径 | φ6mm | ||||
| スクロールリード | 1mm | ||||
| 線形軌道 | VR2 TYPE | ||||
| 平らさ | ±0.02mm | ||||
| 運動の平行性 | ±0.03mm | ||||
| 横軸負荷 | 30kgf | ||||
| 機体材料 | アルミ合金 | ||||
| 表面処理 | アノード黒 | ||||
| 体重 | 5.3±2%kg | ||||
| モータータイプ | 二相ステップモーター28 | ||||
| ドライバータイプ | エンジニアに連絡してください. | ||||
| センサー | GYQ-L10 (NPN 通常閉ざされた) | ||||
3メカニカル寸法 (mm)
|
|
