| ブランド名: | Kaifull |
| モデル番号: | YK-XXY450 |
| MOQ: | 1pcs |
| パッケージの詳細: | 箱ごとに50個 |
| 支払条件: | 会社口座に基づくT/T |

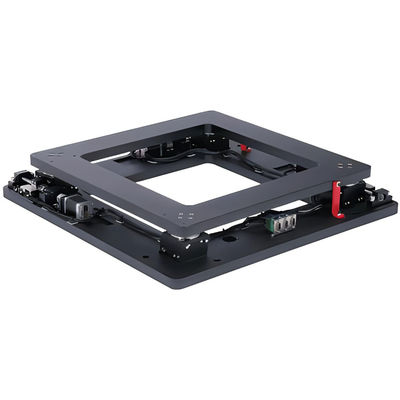

YK-XXY450 XXY UVW XYR 自動化運動制御のための高精度アライナメントプラント形式
1製品概要
定位プラットフォームは,XYθ定位プラットフォーム,UVW定位プラットフォーム,XXY定位プラットフォーム,XXYY定位プラットフォームの4種類に分けられる.
制御ユニットと微調整ユニットで構成され,それぞれX方向とY方向の動きを制御する.作業台上の作業部品の位置と角度を調整する目的を達成するために. ポジショニングプラットフォームは,主に高速および高精度の要求の自動化アプリケーションに使用されています. 例えば,ウェーファー切断,パッケージ検出,PCB製造露出機械など..
特定分類は以下のとおりです.
XYθ 定位プラットフォーム
X方向とY方向の運動制御ユニットと上部に回転メカニズムで構成されています.対象の角度も正しい間 XY平面上の作業部品の位置と角度制御を達成することができます通常の位置付けプラットフォームよりも高い.
UVW 位置認識プラットフォーム:
UVW定位プラットフォーム: X方向に 2組のモーション制御モジュールと Y方向に 1組のモーション制御モジュール,上部に1つの回転制御軸で構成される.UVW位置設定プラットフォームは,作業平面上の任意のポイントに基づいて回転することができますプラットフォームの任意の方向に水平に移動する.UVW定位プラットフォームは,XYθ3軸構造と比較してより高い精度とより強い構造的硬さの利点があります.設置スペースに敏感なアプリケーションシナリオに非常に適しています.
XXY 位置確認プラットフォーム:
XXY プラットフォーム: X 方向の 2 組のモーション制御モジュールと Y 軸方向の 1 組のモーション制御モジュールと自由軸のモーション制御モジュールで構成されています.任意の XXY 方向に移動しながら異なる回転角 θ を生成することができます精度は非常に高いのです
XXYY 定位プラットフォーム:
XXYYペアリングプラットフォーム: X軸のモーション制御モジュールとY軸のモーション制御モジュールの2つのセットで構成される.最も複雑な位置付けプラットフォームで,最も高い精度,スピードと硬さ
高精度の位置位置付けシステムにおける機械的な実行部品として,半導体,電磁気,電磁気,電磁気,電磁気などの非常に高い精度を必要とする産業自動化アプリケーションで広く使用されています.試験装置LCDや光学製品 (光ファイバー,光学レンズなど) の製造機械,照明機械,粘着機械,マスク印刷機械,WAFERの位置付け,部品の設置,PCB 掘削機,LCD照明機能検査,切断機,ステッカーフィルムマシン (LCD/FPC),オンライン印刷機など.これらのアプリケーションは最も一般的な精密位置設定プラットフォームアプリケーションです.自動化産業の発展とともに より多くの革新的なアプリケーションが設計されるでしょう.
2製品 ハイライト
高精度
±1から ±10μm の位置調整精度は,顧客アプリケーションの優れたパフォーマンスを保証します
高い信頼性
自動化アプリケーションにおけるプラットフォームの高い信頼性を示しています
使いやすさ
シンプルなアプリケーションインターフェースにより,プラットフォームの操作が容易になり,顧客アプリケーションへの迅速な統合が可能になります
長期保証
3年までの保証は 顧客にサービスに関する心配を 免除します
柔軟なカスタマイズ
高品質と迅速な柔軟なカスタマイズ 顧客ニーズに基づいて
2命名規則
3主な性能仕様
| モデル | YK-XXY450 | ||||
| 上のテーブル | 450mm | ||||
| テーブルの下に | 550mm | ||||
| 高さ | 105mm | ||||
| 繰り返し位置付けの精度 | Uレベル ± 1 μm | Pレベル ± 3 μm | Eレベル ± 10 μm | ||
| 脳卒中 | ±12 mm | ||||
| 回転角 | ±5° | ||||
| スクリップ直径 | φ12mm | ||||
| スクロールリード | 5mm | ||||
| 線形軌道 | VR3 TYPE | ||||
| 平らさ | ±0.035mm | ||||
| 運動の平行性 | ±0.045mm | ||||
| 横軸負荷 | 100kgf | ||||
| 機体材料 | アルミ合金 | ||||
| 表面処理 | アノード黒 | ||||
| 体重 | 260.0±2%kg | ||||
| モータータイプ | 2相ステップモーター57 | ||||
| ドライバータイプ | エンジニアに連絡してください. | ||||
| センサー | PM-L25 (NPN 通常閉ざされた) | ||||
3メカニカル寸法 (mm)
|
|
